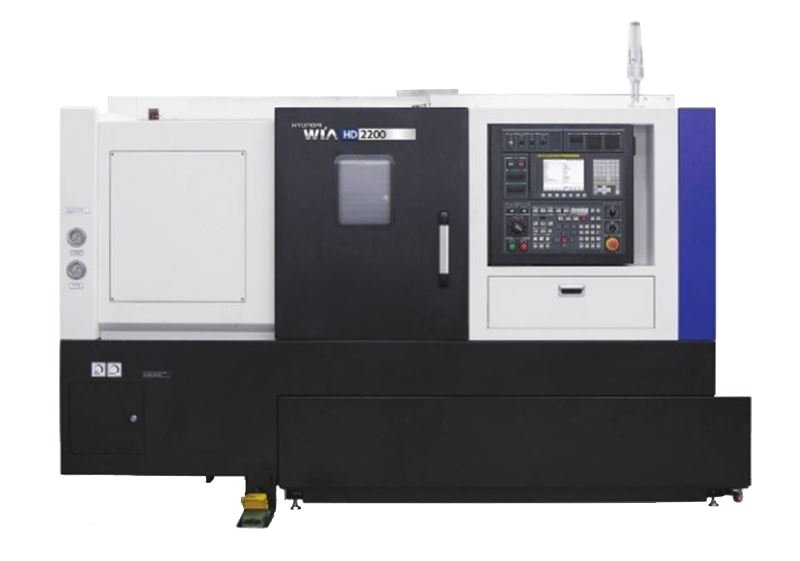

CNC soustruh HD2200MC

CNC soustruh HD2200MC

CNC soustružnické centrum s poháněnými nástroji  se zesíleným uložením suportů „BOX GUIDE“

  • Optimalizovaná struktura litinového lože pro minimální teplotní distorzi.
  • Vysoká přesnost a rychlost, stroj je vhodný i pro těžké obrábění.
  • Litinový základ se sklonem lože 30° pro vysokou tuhost, je vyroben jako jednodílný.
  • Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
  • Vysoká hmotnost stroje s malou zástavbou, vynikajícím řemeslným provedením detailů předurčuje stroj k dlouhodobému nasazení ve všech nejnáročnějších provozech.
  • Na stroji je použitý nový řídicí systém FANUC v českém jazyce.
  • V rámci předprodejní přípravy CNC stroje nahráváme nejnovější dostupný software a to včetně všech (pro obsluhu) důležitých chybových hlášení stroje.

Popis produktu

CNC soustruhy řady HD jsou vhodné pro všechny druhy obrábění i velmi složitých výrobků. Jednoduché ovládání pomocí grafického programování, velký 15“ monitor, umožňuje jednoduché vytvoření programu včetně přehledné simulace. Robustní BMT revolver s rychlou indexací, do kterého lze najednou upnout až 12 nástrojů. Vysoká tuhost litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace a tím zvyšuje životnost nástrojů.

  • Stroje HYUNDAI–WIA  řady HD jsou oblíbené v ČR a v Evropě kvůli možnosti grafického programování, za použití velkého 15“ monitoru. Pro větší bezpečnost obsluhy a programátora, slouží grafická přehledná simulace.
  • Největší BMT revolver ve velikostní třídě strojů HD umožňuje jednoduché velice pevné upnutí pevných nástrojů a poháněných držáků nástrojů.
  • Do robustního BMT revolveru s rychlou indexací, (0,2s) lze najednou upnout 12 pevných nebo poháněných nástrojů (všechny polohy jsou poháněné).
  • Vysoká tuhost celkově žíhaného litinového lože, zesílené uložení vřetena a suportů zkracuje výrobní časy, eliminuje vibrace, a tím zvyšuje životnost nástrojů.

Podrobná specifikace stoje je uvedená v tabulce Technické parametry.

Technické parametry

Maximální oběžný průměr 550 (mm)
Maximální obráběný průměr 300 (mm)
Maximální obráběná délka 452 (mm)
Maximální průměr tyče 81 (mm)
Velikost sklíčidla 10 (")
Indexace vřetena (osy "C") 0.001 (°)
Otáčky vřetena 3500 (ot/min)
Výkon na vřetenu (maximální/stálý) 18.5/15 (kW)
Krouticí moment na vřetenu (maximální/stálý) 403,6/245,4 (N.m)
Ukončení vřetena (normalizované) A2-8
Rozjezd v ose Z/X 482/215 (mm)
Rychloposuvy v ose Z/X 30/24 (m/min)
Počet pozic v revolveru 12 (ks)
Typ držáků nástrojů BMT55P
Rychlost indexace revolveru (nástroj-nástroj) 0,2 (sec)
Výkon poháněného nástroje (maximální/stálý) 5,5/3,7 (kW)
Krouticí moment poháněného nástroje (maximální/stálý) 35,25/21,3 (kW)
Otáčky poháněného nástroje (plynule řízené) 6000 (ot/min)
Hmotnost stroje 4300 (kg)
Rozměry stroje 3024x1650 (mm)
Vlivem neustálého vývoje se specifikace stroje může bez upozornění změnit.
